بهترین نرم افزارهای طراحی قالب پلاستیک در سال ۱۴۰۴
نرم افزار طراحی قالب پلاستیک
مقدمه
طراحی قالب پلاستیک یکی از حساس‌ترین و تعیین‌کننده‌ترین مراحل در فرآیند قالب‌سازی و تزریق پلاستیک است. دقت در طراحی قالب مستقیماً بر کیفیت محصول نهایی، دوام قالب و راندمان تولید تأثیر می‌گذارد. در این میان، انتخاب نرم افزار طراحی قالب پلاستیک مناسب، نقش کلیدی در موفقیت پروژه دارد. نرمافزارهای تخصصی طراحی و تحلیل قالب به مهندسان اجازه می‌دهند تا پیش از ساخت قالب، تمامی جزئیات هندسی، نقاط تزریق، خطوط جوش و مسیر جریان مواد را بررسی و شبیهسازی کنند. در این مقاله از پارسالیت، با بهترین نرمافزارهای طراحی قالب پلاستیک مورد استفاده در صنعت آشنا می‌شویم.
اهمیت انتخاب نرمافزار مناسب طراحی قالب
در فرآیند طراحی قالب تزریق پلاستیک، نرمافزار باید قادر باشد تا طراحی سهبعدی دقیق، تحلیل مکانیکی و حرارتی، و شبیهسازی فرآیند تزریق را به‌صورت یکپارچه ارائه دهد. انتخاب صحیح نرمافزار باعث میشود:
-
زمان طراحی کاهش یابد.
-
خطاهای تولید به حداقل برسد.
-
کیفیت قطعه تزریقی افزایش یابد.
-
هزینه‌های اصلاح قالب کاهش پیدا کند.
بهترین نرم افزار طراحی قالب پلاستیک

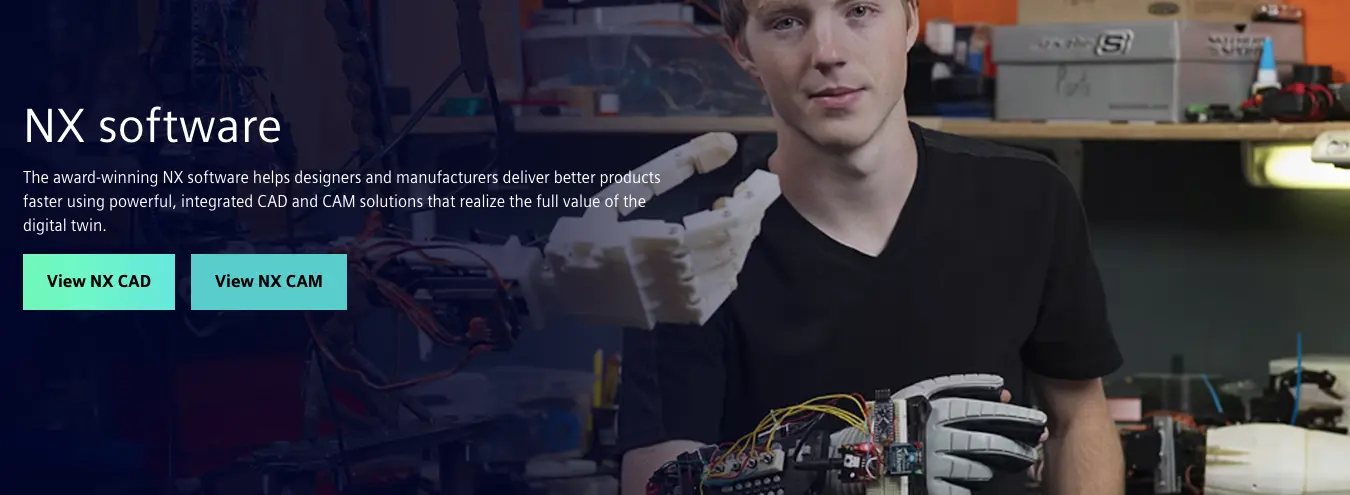

1. Siemens NX
نرمافزار Siemens NX یکی از پیشرفته‌ترین ابزارهای CAD/CAM/CAE در جهان است. این نرمافزار با ماژول اختصاصی Mold Design، تمام فرآیند طراحی قالب از مدل سهبعدی قطعه تا ساخت قالب را پوشش می‌دهد.
ویژگی‌ها:
-
طراحی خودکار سیستم پران، راهگاه و کانال‌های خنک‌کننده
-
سازگاری بالا با تحلیل‌های CAE
-
مناسب برای پروژههای بزرگ و پیچیده صنعتی
NX به‌طور گسترده در شرکت‌های خودروسازی، لوازم خانگی و قطعات صنعتی دقیق استفاده میشود.

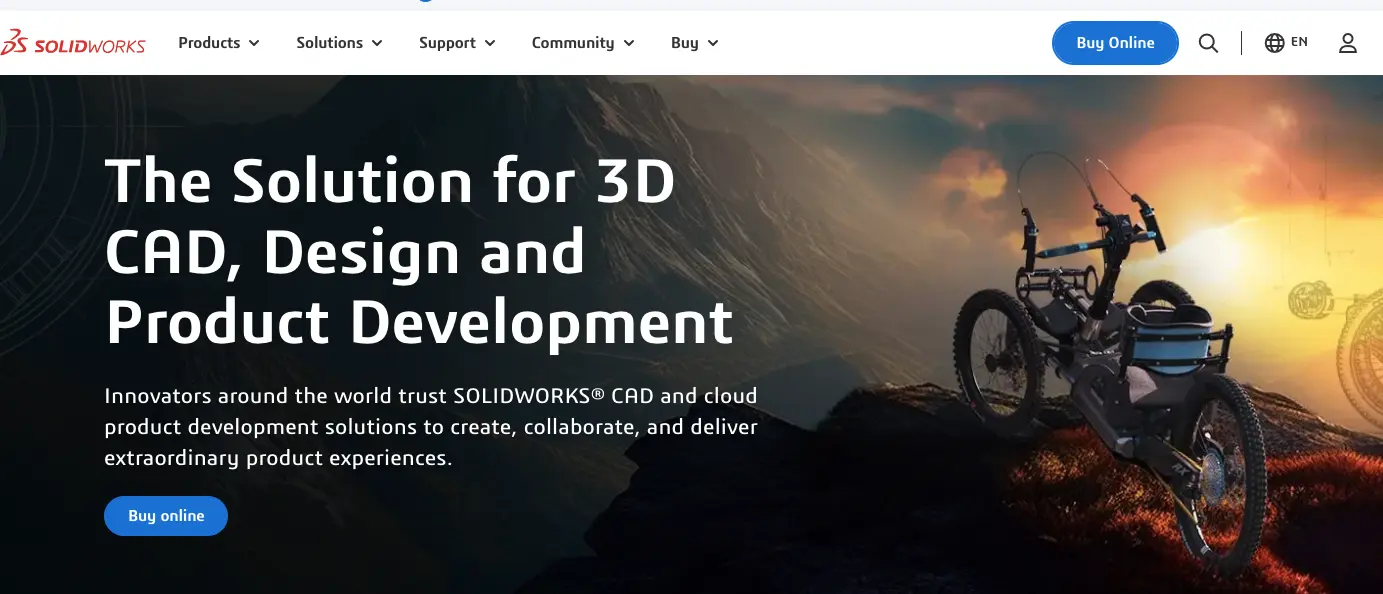

2. SolidWorks
SolidWorks به دلیل رابط کاربری ساده و محیط قدرتمند مدلسازی، یکی از محبوب‌ترین نرمافزارهای طراحی قالب پلاستیک در کارگاههای قالب‌سازی متوسط و کوچک است.
مزایا:
-
ابزار تخصصی Mold Tools برای طراحی قالبهای تزریق
-
تحلیل جدایش قالب و زاویه خروج (Draft Analysis)
-
امکان طراحی سریع سیستم راهگاه و قالبهای چندحفره‌ای
-
پشتیبانی از افزونه‌های تحلیل تزریق مانند Moldflow
نرم افزار طراحی قالب پلاستیک برای قالب‌سازانی که به دنبال سرعت بالا در طراحی و کارایی در پروژههای تولید انبوه هستند، گزینه‌ای ایده‌آل است.

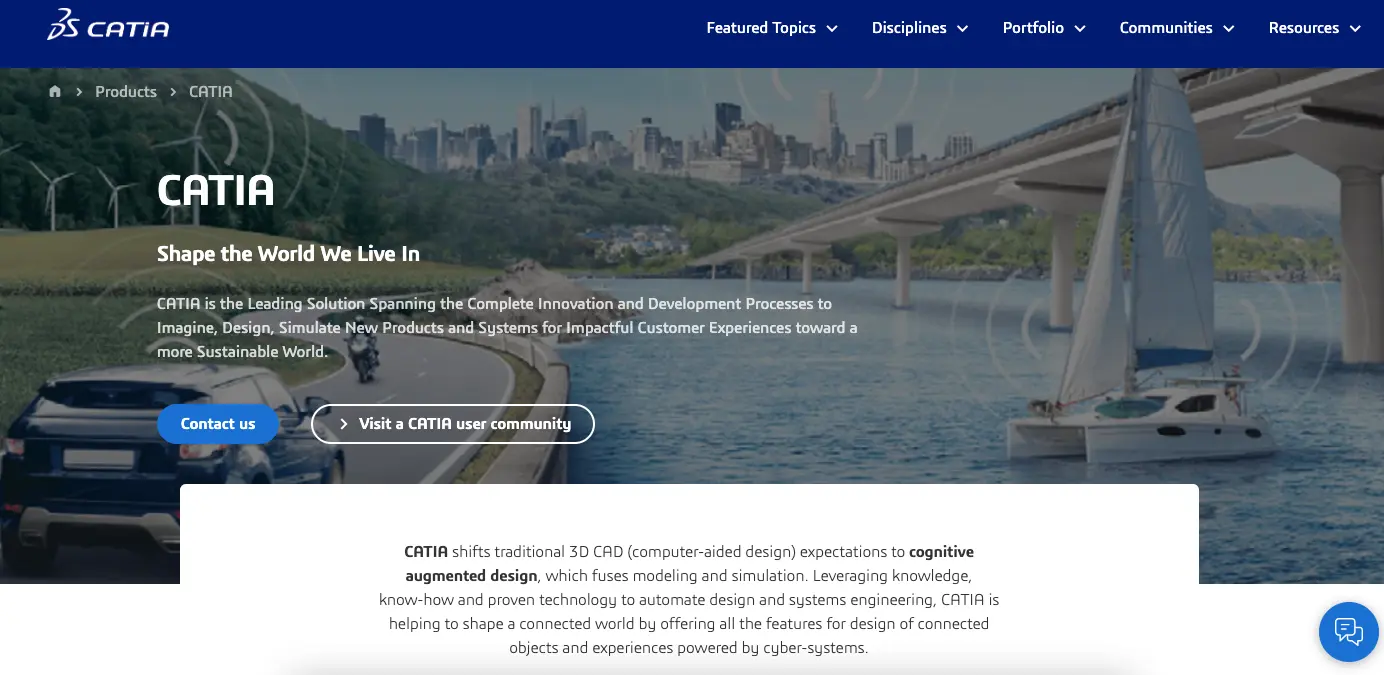

3. CATIA
نرمافزار CATIA از محصولات شرکت Dassault Systèmes، به عنوان یکی از دقیق‌ترین ابزارهای طراحی صنعتی شناخته میشود.
ویژگی‌ها:
-
مدلسازی سطحی پیشرفته برای قطعات با هندسه پیچیده
-
ماژول تخصصی برای طراحی قالب تزریق پلاستیک
-
دقت بسیار بالا در تطابق قطعه و قالب
CATIA در صنایع خودروسازی، هوافضا و پزشکی به‌طور گسترده مورد استفاده قرار می‌گیرد. اگر پروژههای شما شامل قطعات با سطح‌های پیچیده و دقت بالا هستند، این نرمافزار انتخابی حرفه‌ای است.

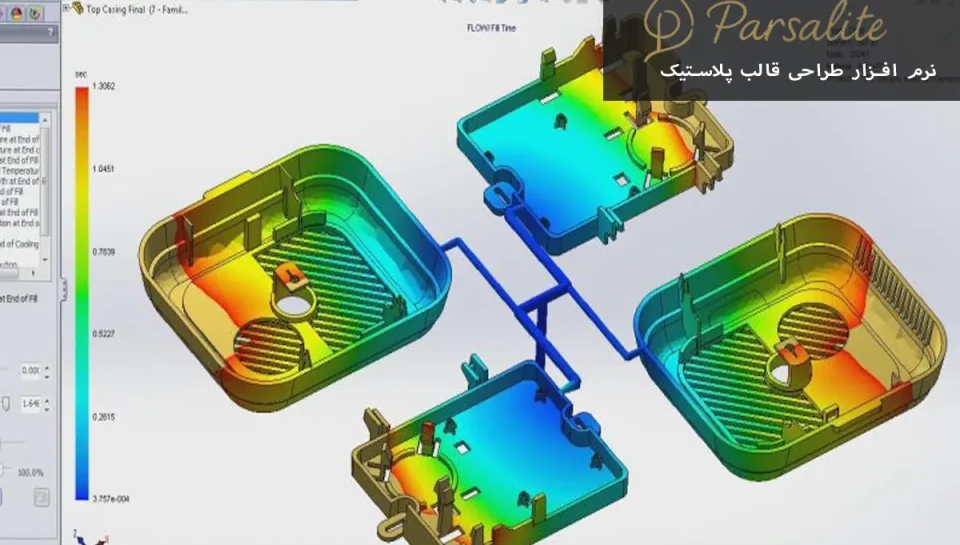

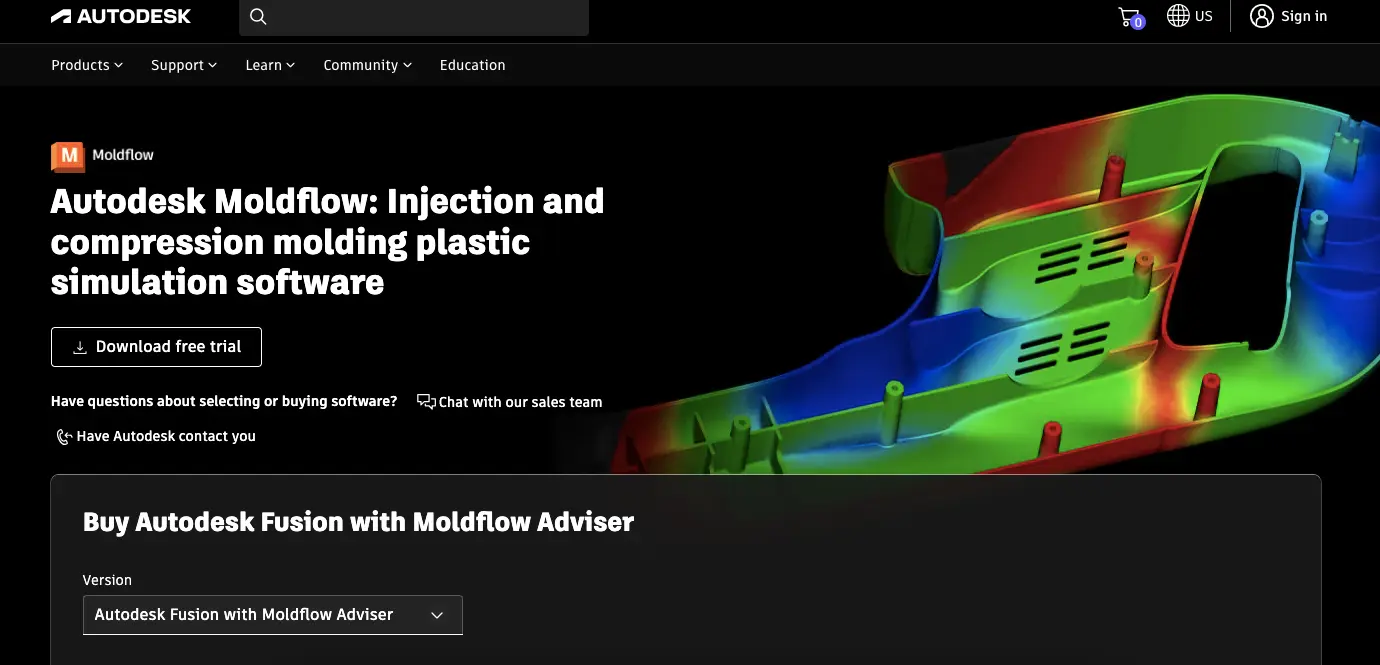

4. Autodesk Moldflow
برخلاف نرمافزارهای CAD، نرمافزار Autodesk Moldflow به‌طور تخصصی برای تحلیل جریان مواد پلاستیکی در قالب طراحی شده است.
قابلیت‌ها:
-
شبیهسازی فرآیند تزریق پلاستیک و پیش‌بینی مشکلاتی مانند خطوط جوش، حباب هوا و انجماد زودرس
-
بهینه‌سازی موقعیت نقاط تزریق و طراحی سیستم راهگاه
-
کاهش دفعات ساخت نمونه اولیه
Moldflow معمولاً به‌عنوان نرمافزار مکمل در کنار SolidWorks یا NX استفاده میشود تا از صحت طراحی قالب قبل از ساخت اطمینان حاصل شود.

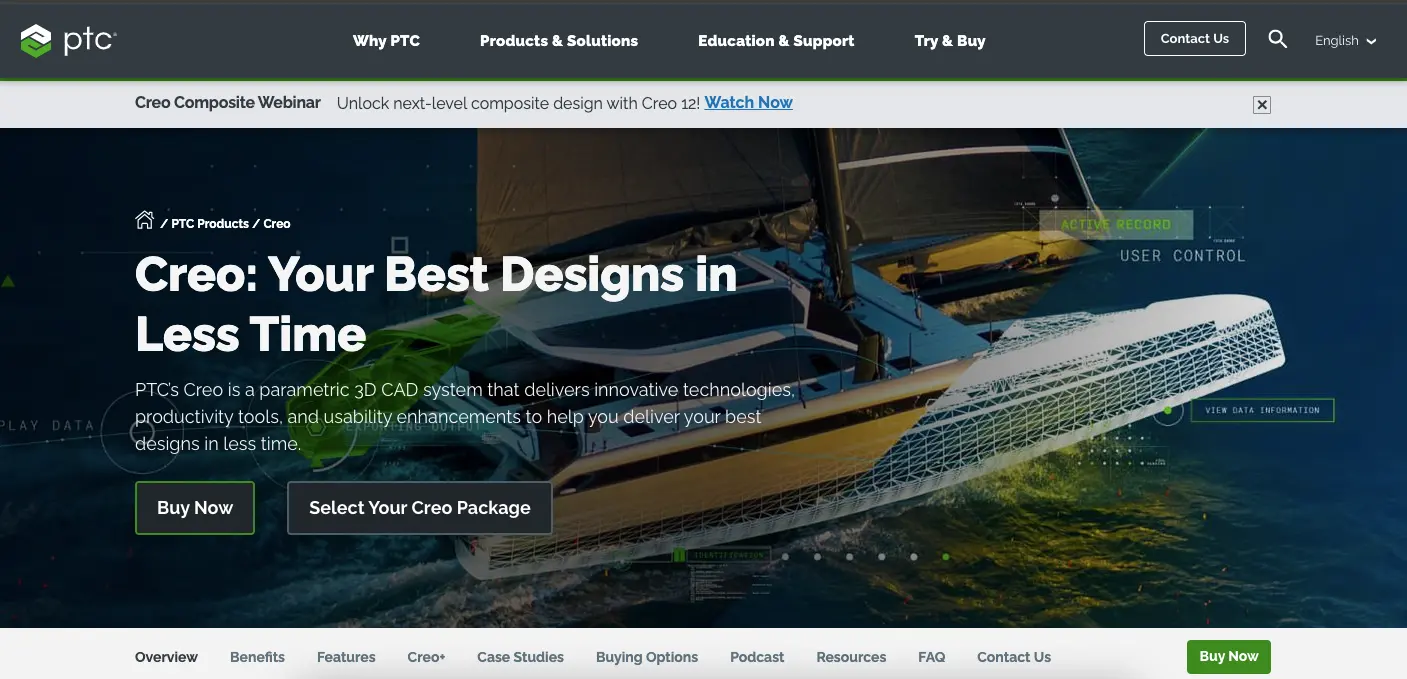

5. PTC Creo (Pro/ENGINEER)
PTC Creo نرم‌افزاری پارامتریک و قدرتمند است که مجموعه‌ای کامل از ابزارهای طراحی، تحلیل و ساخت قالب را ارائه می‌دهد.
ویژگی‌ها:
-
ماژول Tool Design برای طراحی قالب تزریق پلاستیک
-
امکان شبیهسازی فرآیند تزریق و تحلیل خنک‌کاری
-
پشتیبانی از طراحی پارامتریک برای تغییر سریع مدل‌ها
Creo انتخابی مناسب برای شرکت‌هایی است که به دنبال ارتباط مستقیم بین طراحی، تحلیل و ساخت هستند.
مقایسه نرم افزار طراحی قالب پلاستیک
مقایسه نرمافزارهای طراحی قالب پلاستیک
| نرمافزار | سطح تخصص | کاربرد اصلی | مزیت کلیدی |
|---|---|---|---|
| Siemens NX | پیشرفته | طراحی کامل قالب صنعتی | دقت و یکپارچگی بالا |
| SolidWorks | متوسط تا پیشرفته | طراحی سریع قالب | رابط کاربری آسان |
| CATIA | پیشرفته | قالبهای دقیق و پیچیده | دقت سطحی بالا |
| Moldflow | تحلیلی | شبیهسازی تزریق پلاستیک | تحلیل جریان مواد |
| Creo | حرفه‌ای | طراحی و ساخت یکپارچه | طراحی پارامتریک |
نکات کلیدی در انتخاب نرمافزار طراحی قالب
پیش از انتخاب نرمافزار، این معیارها را در نظر بگیرید:
-
نوع قالب (قالب تزریق، بادی، دو‌جزئی و…)
-
پیچیدگی قطعه و تعداد حفره‌ها
-
قابلیت همکاری تیمی و پشتیبانی از فرمت‌های مختلف فایل
-
هزینه لایسنس و آموزش
-
نیاز به تحلیل تزریق و خنک‌کاری
جمع‌بندی
انتخاب بهترین نرمافزار طراحی قالب پلاستیک به نوع پروژه، بودجه، و سطح تخصص تیم طراحی بستگی دارد. نرم‌افزارهایی مانند NX و CATIA برای پروژههای پیچیده صنعتی ایده‌آل هستند، در حالی که SolidWorks و Creo گزینه‌های مناسبی برای کارگاههای قالب‌سازی متوسط محسوب میشوند. برای تحلیل دقیق تزریق پلاستیک نیز استفاده از Autodesk Moldflow توصیه میشود.
در نهایت، بهره‌گیری از نرمافزارهای به‌روز و دقیق در کنار تجربه عملی مهندسان، رمز موفقیت در قالب‌سازی حرفه‌ای است.
درباره پارسالیت
کارگاه تزریق پلاستیک و قالب‌سازی پارسالیت با بهره‌گیری از مدرن‌ترین نرمافزارهای طراحی قالب صنعتی و تجهیزات تزریق پیشرفته، خدمات طراحی، ساخت و تولید قطعات پلاستیکی صنعتی را با بالاترین دقت و کیفیت ارائه می‌دهد.
برای دریافت مشاوره تخصصی طراحی قالب و انتخاب نرمافزار مناسب، می‌توانید با کارشناسان پارسالیت تماس بگیرید.
معرفی پارسالیت
پارسالیت یک شرکت پیشرو در زمینه تولید و عرضه قطعات صنعتی و قالبهای تخصصی است که با بهره‌گیری از تکنولوژی‌های مدرن و تیم مهندسی مجرب، راه‌حل‌های باکیفیت و اقتصادی برای صنایع مختلف ارائه می‌دهد. این شرکت با تمرکز بر نوآوری، دقت ابعادی و استانداردهای بین‌المللی، محصولات متنوعی شامل قالب دایکاست، قالب تزریق پلاستیک و تجهیزات مرتبط تولید میکند و به صنایع خودروسازی، الکترونیک و مصرفی خدمات ارائه می‌دهد. هدف پارسالیت، ارائه محصولاتی با طول عمر بالا، کیفیت پایدار و هزینه بهینه برای مشتریان است.
سفارش قالبهای تزریق پلاستیک از پارسالیت
اگر به دنبال تولید قطعات پزشکی با کیفیت بالا هستید، انتخاب یک تولیدکننده معتبر قالبهای تزریق پلاستیک اهمیت بالایی دارد. شرکت پارسالیت با سال‌ها تجربه در زمینه طراحی و ساخت قالبهای صنعتی و پزشکی، آماده ارائه خدمات به مشتریان در سراسر کشور است.
چرا پارسالیت؟
تجربه و تخصص حرفه‌ای:
تیم مهندسی پارسالیت دارای تجربه گسترده در طراحی قالبهای پیچیده پزشکی است و با استانداردهای بین‌المللی تولید قطعات سازگار با بدن انسان آشناست.
طراحی دقیق قالب:
قالبهای تولیدی پارسالیت با دقت میکرونی و تلرانس‌های بسیار کم طراحی میشوند تا عملکرد قطعات پزشکی تضمین شود.
پشتیبانی کامل از مواد پلیمری:
چه بخواهید از پلی‌پروپیلن، پلی‌اتیلن، پلی‌کربنات، PVC یا سیلیکون پزشکی استفاده کنید، تیم ما تجربه کافی در طراحی قالب برای هر نوع ماده را دارد.
تولید سریع و مقرون‌به‌صرفه:
با بهره‌گیری از تکنولوژی‌های روز دنیا، پارسالیت قادر است قالب‌هایی با قابلیت تولید انبوه و هزینه بهینه ارائه کند.
کنترل کیفیت و استانداردسازی:
تمامی قالب‌ها قبل از تحویل تحت تست‌های کنترل کیفیت قرار می‌گیرند و مطابق با استانداردهای ISO 13485 و FDA ساخته میشوند تا اطمینان حاصل شود قطعات تولیدی ایمن و دقیق هستند.
مشاوره تخصصی و شخصی‌سازی:
تیم مهندسی پارسالیت با شما همکاری میکند تا طراحی قالب متناسب با نیاز محصول و تیراژ تولید انتخاب شود و بهترین نتیجه حاصل گردد
سفارش قالب و مشاوره تخصصی
به دنبال قالب مناسب برای دستگاه تزریق پلاستیک خود هستید؟ همین حالا با کارشناسان پارسالیت تماس بگیرید و مشاوره تخصصی رایگان دریافت کنید!
چگونه سفارش دهید؟
تماس با کارشناسان پارسالیت: ابتدا نیازها و نوع قطعه خود را با تیم ما مطرح کنید.
مشاوره و طراحی قالب: کارشناسان طراحی، قالب اولیه را بر اساس مشخصات فنی و استانداردهای پزشکی طراحی می‌کنند.
تست و نمونه‌سازی: نمونه‌های اولیه تولید شده و برای تایید کیفیت بررسی میشوند.
تحویل و پشتیبانی: قالب نهایی تحویل داده شده و پشتیبانی لازم برای تولید انبوه ارائه میشود.
با انتخاب پارسالیت
شما می‌توانید اطمینان داشته باشید که قطعات قالب شما با بالاترین کیفیت، دقت و ایمنی تولید خواهند شد و مسیر تولیدتان از طراحی تا محصول نهایی با سرعت و اطمینان طی خواهد شد.
پرسش‌های متداول درباره نرمافزار طراحی قالب پلاستیک
نرمافزار طراحی قالب پلاستیک چیست و چه کاربردی دارد؟
نرمافزار طراحی قالب پلاستیک ابزاری مهندسی برای مدلسازی سهبعدی، تحلیل و طراحی قالبهای تزریق پلاستیک است که به مهندسان قالبساز کمک میکند پیش از ساخت فیزیکی، تمام اجزای قالب و فرآیند تزریق را شبیهسازی کنند.
کدام نرمافزار برای طراحی قالب تزریق پلاستیک مناسبتر است؟
انتخاب نرمافزار بستگی به نوع پروژه دارد؛ NX و CATIA برای پروژههای صنعتی پیچیده، SolidWorks برای کارگاههای متوسط و Moldflow برای تحلیل جریان مواد بهترین گزینهها هستند.
تفاوت نرمافزارهای طراحی قالب با نرمافزارهای CAD معمولی چیست؟
نرمافزارهای CAD عمومی برای طراحی قطعات استفاده میشوند، اما نرمافزارهای طراحی قالب پلاستیک دارای ماژولهای اختصاصی برای تحلیل باز و بسته شدن قالب، زاویه خروج، سیستم پران و طراحی راهگاه هستند.
آیا SolidWorks برای طراحی قالب پلاستیک مناسب است؟
بله، SolidWorks با ابزار Mold Tools امکان طراحی قالبهای تزریق، تحلیل زاویه خروج، سطح جدایش و ساخت قالبهای چند حفرهای را با دقت بالا فراهم میکند.
نرمافزار Moldflow چه نقشی در طراحی قالب دارد؟
Autodesk Moldflow برای شبیهسازی جریان مواد پلاستیکی در قالب استفاده میشود. این نرمافزار میتواند مشکلاتی مانند حباب هوا، خطوط جوش یا فشار نامتعادل را قبل از ساخت قالب شناسایی کند.
برای یادگیری نرمافزار طراحی قالب پلاستیک چه مهارت‌هایی نیاز است؟
آشنایی با اصول طراحی مکانیکی، فرآیند تزریق پلاستیک و تسلط بر نرمافزارهای CAD مانند SolidWorks یا CATIA از پیش‌نیازهای اصلی یادگیری طراحی قالب پلاستیک هستند.
آیا استفاده از نرمافزار طراحی قالب باعث کاهش هزینه تولید میشود؟
بله، استفاده از نرمافزار طراحی قالب پلاستیک باعث کاهش خطاهای طراحی، افزایش دقت قالب و صرفهجویی در زمان و هزینه اصلاحات تولید میشود.
آیا شرکت پارسالیت از نرمافزارهای طراحی قالب پلاستیک استفاده میکند؟
بله، مجموعه پارسالیت از نرمافزارهای پیشرفتهای مانند NX، SolidWorks و Moldflow در فرآیند طراحی، تحلیل و ساخت قالبهای تزریق پلاستیک بهره میبرد.
